🔩 Những thiết bị cần có trong một hệ thống camera quan sát bao gồm:
Camera
Mắt camera là thiết bị quan trọng nhất của hệ thống camera quan sát. Chất lượng camera có ảnh hưởng lớn đến chất lượng hình ảnh, độ phân giải, màu sắc của toàn bộ hình ảnh mà bạn nhận được. Trên thị trường hiện có rất nhiều dòng camera đa dạng về thể loại, chủng loại, hãng sản xuất và cả chất lượng
Các loại cổng giao tiếp trên camera:
Jack tín hiệu: có 2 loại jack tín hiệu, camera analog dùng jack BNC, camera IP dùng jack RJ45
Jack cái 5,5mm: dùng để cắm nguồn.
Các bộ phận của camera bao gồm: vỏ ngoài, ống kính quang học, mắt camera, cảm biến hình ảnh độ phân giải cao, bo mạch chủ và nguồn cho camera.
Nguồn cho camera
Camera muốn hoạt động cần phải có nguồn điện đi vào thiết bị.
Hiện nay hầu hết các camera trên thị trường đều sử dụng nguồn 12V thế nên ta cần phải có Adaptor camera để chuyển đổi nguồn từ 220V xuống 12V. Ttrong một số trường hợp bạn có thể dùng nguồn tổng cho camera và kết hợp với đầu nối nguồn camera chứ không nhất thiết phải sử dụng nguồn đơn.
Đầu ghi hình

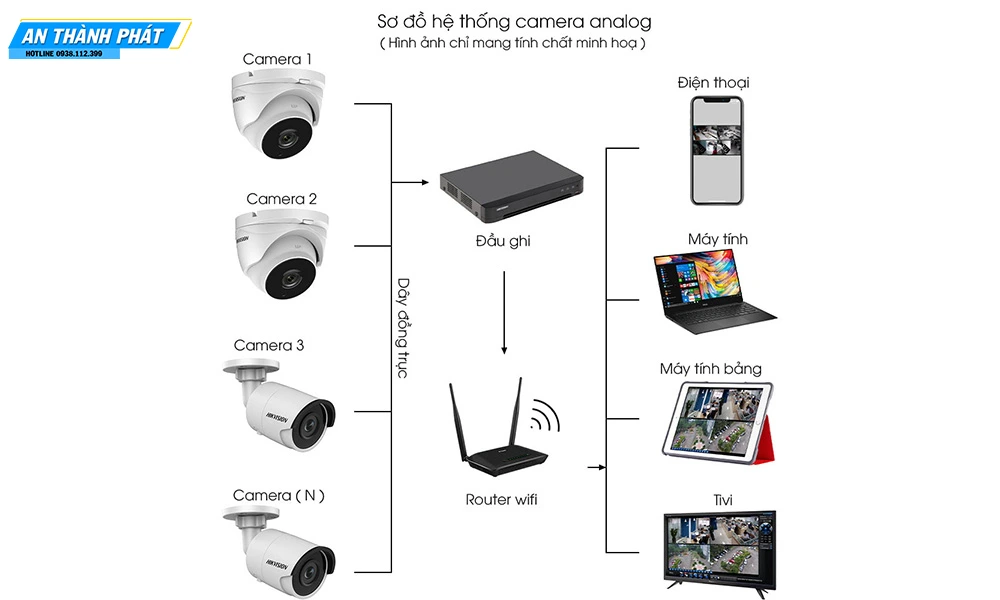

Đầu ghi hình là thiết bị quyết định tính ổn định của hệ thống cũng như quyết định chất lượng của hệ thống camera. Đầu ghi hình trung tâm của hệ thống camera CCTV, đầu ghi giữ vai trò tập hợp hình ảnh và truyền tải đến thiết bị cần quan sát (như điện thoại, laptop) thông qua mạng internet. Đầu ghi có khả năng lưu trữ hình ảnh thời gian dài hay ngắn phụ thuộc vào dung lượng ổ cứng bên trong.
Những loại đầu ghi hình phổ biến:
XVR: Là loại đầu ghi hình mới nhất dành cho nhiều loại camera IP, HDCVI, AHD, TVI, Analog
DVR (Digital Video Recorder): Là loại đầu ghi hình dành riêng cho camera Analog
NVR (Network Video Recorder): Là loại đầu ghi hình dành cho camera ip
HVR (HyberVideo Recorder): Loại đầu ghi hình hỗn hợp dành cho cả 2 loại camera
PC Base: Là loại đầu ghi hình sử dụng card chuyển đổi tín hiệu vào máy tính
Trên đầu ghi thông thường sẽ có các loại cổng:
Cổng nguồn: jack cắm điện trực tiếp vào hệ thống điện nhà 220V AC.
Cổng Video-IN: là cổng tiếp nhận tín hiệu từ các camera quan sát. Camera analog dùng cổng tròn cắm jack BNC (cáp đồng trục coxial); camera IP dùng cổng cái RJ45 (cáp mạng Cat5/Cat6).
Cổng Video-OUT: là cổng xuất hình trực tiếp ra màn hình LCD hoặc Tivi. Có 02 loại cổng video out gồm cổng HDMI (Full HD) và cổng VGA (HD).
Cổng Audio-IN: tiếp nhận âm thanh từ micro gắn rời chuyển vào đầu ghi.
Cổng Audio-OUT: cổng ra âm thanh để kết nối với hệ thống loa,
amplifier hoặc tai nghe headphone.
Cổng đơn RJ45 (đứng một mình): dùng kết nối đầu ghi với internet để xem camera từ xa.
Hiện nay trên thị trường có rất nhiều loại đầu ghi hình với mẫu mã và chức năng khác nhau. Thông thường được chia ra các loại như: đầu ghi hình 4 kênh, đầu ghi hình 8 kênh, đầu ghi hình 16 kênh, đầu ghi hình 24 kênh và đầu ghi hình 32 kênh. Tùy vào mục đích sử dụng để bạn có được lựa chọn phù hợp nhất cho nhu cầu giám sát của mình.
Ổ cứng ghi hình
Ổ cứng này được gắn vào trong đầu ghi hình camera. Nhằm mục đích lưu trữ lại những hình ảnh (đoạn video) mà camera truyền tải về đầu ghi hình.
Thường được lắp gọn bên trong đầu ghi.
Kết nối với đầu ghi qua cổng SATA3 và cáp nguồn.
Ổ cứng 1TB có thể lưu hình ảnh của 1 camera Full HD trong 30 ngày.
Ổ cứng lớn nhất hiện nay có dung lượng chỉ khoảng 10TB (10 Tetrabyte) và đầu ghi cao cấp có thể lắp tối đa 2 ổ cứng.
Do đặc trưng của hệ thống Camera quan sát là hoạt động liên tục 24/24 nên khi lắp đặt chúng ta nên cân nhắc sử dụng các loại ổ cứng chuyên dụng dành riêng cho Camera quan sát, nhằm tránh trường hợp đầu ghi bị treo, đứng, không nhận ổ cứng.
Trung bình 1 mắt camera Analog nếu ghi hình suốt 24/24 sẽ tiêu hao dung lượng vào khoảng 6GB/Ngày.
Dây điện cấp nguồn
Dây điện dẫn điện từ nguồn điện chính (nơi công trình) về Adaptor của camera. Phần lớn camera sử dụng bộ nguồn 12V nên cần dây kéo về cục adapter. Nếu nơi đặt camera đã có sẵn nguồn điện ta có thể tiết kiệm chi phí dây.
Dây tín hiệu
Có một số loại cáp dùng để kết nối thiết bị trong hệ thống camera quan sát bao gồm
Camera analog dùng dây cáp đồng trục (2 sợi bên trong).
Camera IP dùng dây cáp mạng CAT5 hoặc CAT6 (8 sợi bên trong).
Dây tín hiệu quá dài sẽ làm suy giảm chất lượng hình ảnh camera, vì vậy khoảng cách tối đa nên từ 150m – 200m (khi sử dụng cáp tín hiệu loại tốt).
Cáp đồng trục RG6/75Ohm, đây là loại cáp phổ biến của truyền hình cáp. Dùng để kết nối camera quan sát với đầu ghi hình. Đầu kết nối sử dụng là JACK BNC và khóa F5.
Cáp mạng Ethernet dùng để kết nối đầu ghi hình với Moderm Router, sử dụng đầu kết nối RJ-45 bấm chéo.
Cáp hình ảnh bao gồm 2 loại cáp HDMI/VGA dùng để kết nối với màn hình, một số khác dùng cáp hoa sen trắng đó để kết nối qua cổng s-video
Camera truyền tải tín hiệu Analog thông qua cáp đồng trục. Thế nên ta cần phải có dây cáp đồng trục để nối từ camera về đầu ghi hình.
Dây tín hiệu dùng để kết nối tín hiệu trực tiếp từ camera về đầu ghi hình (DVR hoặc NVR).
Đối với khoảng cách xa người ta thường dùng bộ chuyển đổi quang điện (chuyển từ tín hiệu điện sang cáp quang để đi xa hơn).
Camera analog dùng dây cáp đồng trục (2 sợi bên trong).
Camera IP dùng dây cáp mạng CAT5 hoặc CAT6 (8 sợi bên trong).
Dây tín hiệu quá dài sẽ làm suy giảm chất lượng hình ảnh camera, vì vậy khoảng cách tối đa nên từ 150m – 200m (khi sử dụng cáp tín hiệu loại tốt).
Jack BNC
Đầu Jack nối BNC camera để bấm vào dây cáp đồng trục, từ đó mới có thể gắn vào camera hoặc đầu ghi hình. Cáp đồng trục được bấm đầu Jack BNC có tác dụng kết nối giữa camera – đầu ghi – Tivi.
Dây mạng Internet
Sử dụng dây mạng Cat5e để kết nối đầu ghi hình với hệ thống mạng có sẵn nơi công trình. Mục đích là để quan sát từ xa qua mạng Internet bằng máy vi tính, hay điện thoại smart phone.
Hệ thống mạng có sẵn
Hệ thống mạng internet bao gồm: Modem, Sub/Swich, mạng internet. Đây là những thiết bị cần thêm nếu chúng ta muốn quan sát qua điện thoại, máy vi tính hay ở ngoài nơi mà chúng ta lắp hệ thống camera quan sát.
Thiết bị nhận hình ảnh cuối cùng
Đây là nơi mà người quản lý hệ thống sử dụng. Bạn có thể quan sát hệ thống camera quan sát qua điện thoại di động, máy vi tính, tivi.. hoặc cũng có thể là máy chiếu. Trong và ngoài nơi mà chúng ta lắp đặt hệ thống camera quan sát.
Màn hình dùng để hiển thị hình ảnh camera quan sát có thể sử dụng bao gồm: àn hình TV CRT đời cũ kết nối qua cổng S-Video và màn hình TV LED đời mới: các loại màn hình này hầu hết đều có cổng HDMI.
Phần mềm xem camera từ xa qua internet
Là phần mềm giúp người dùng có thể quan sát camera từ xa. Mỗi hãng camera an ninh sẽ có 1 phần mềm được thiết kế riêng biệt để xem camera.
Hãng KBVision: dùng phần mềm: KBViewLite (dành cho điện thoại Android, Iphone); hoặc phần mềm KBiVMS (dành cho PC, laptop).
Hãng Hikvision: dùng phần mềm HikConnect (dành cho điện thoại Android, Iphone); iVMS-4500 (PC, laptop).
Hãng Dahua: dùng phần mềm iDMSS Lite (dành cho điện thoại Android, Iphone); hoặc dùng phần mềm SMART PSS (dành cho laptop hoặc PC).
